Erkennungsweiten – verlieren Sie Ihre Sicherheit nicht aus den Augen
Jetzt ist es doch passiert: Der Feueralarm klingelt und diesmal ist es keine Übung. Sie müssen den Raum so schnell wie möglich verlassen und den grünen Fluchtweg-Schildern folgen. Haben Sie gewusst, dass es jetzt darauf ankommt, wie weit das nächste Schild von Ihnen entfernt ist?
Weil ein Sicherheitsschild nur sicher ist, wenn Sie es auch sicher erkennen können, haben sich Experten mit dieser Thematik intensiv auseinandergesetzt und sogenannte Erkennungsweiten festgelegt. Die Erkennungsweite ist die Entfernung eines Sicherheitszeichens zum Auge des Betrachters. Je nach Größe und Grafik eines Zeichens darf diese Entfernung länger oder kürzer sein.
Ein Fluchtwegeschild mit einer Höhe von 150 mm kann zum Beispiel nur bis zu einer Entfernung von ca. 15 Meter gut erkannt werden. Wenn Sie es aus 20 Metern gut sehen wollen, muss es 200 mm hoch sein. Wichtig: Je komplizierter die Grafiken auf Sicherheitsschildern sind, desto geringer sollte die Entfernung zum Betrachter sein.
Mit der folgenden Tabelle zeigen wir Ihnen, welche Zeichen aus welcher Entfernung sicher erkannt werden können. Sie können sie bei der Planung Ihres Beschilderungskonzepts einsetzen und wissen so immer, wie viele Schilder Sie anbringen müssen und wie groß ein Sicherheitszeichen sein muss.
Selbstverständlich helfen wir Ihnen auch persönlich weiter, wenn Sie Ihre Firma den Normvorgaben entsprechend ausschildern möchten. Kontaktieren Sie uns einfach.
Schriftzeichen in Millimeter
Entfernung 0,5 m - Zeichen 2 mm
Entfernung 1 m - Zeichen 4 mm
Entfernung 2 m - Zeichen 8 mm
Entfernung 3 m - Zeichen 10 mm
Entfernung 4 m - Zeichen 14 mm
Entfernung 5 m - Zeichen 17 mm
Entfernung 6 m - Zeichen 20 mm
Entfernung 7 m - Zeichen 23 mm
Entfernung 8 m - Zeichen 27 mm
Entfernung 9 m - Zeichen 30 mm
Entfernung 10 m - Zeichen 34 mm
Entfernung 11 m - Zeichen 37 mm
Entfernung 12 m - Zeichen 40 mm
Entfernung 13 m - Zeichen 44 mm
Entfernung 14 m - Zeichen 47 mm
Entfernung 15 m - Zeichen 50 mm
Entfernung 16 m - Zeichen 54 mm
Entfernung 17 m - Zeichen 57 mm
Entfernung 18 m - Zeichen 60 mm
Entfernung 19 m - Zeichen 64 mm
Entfernung 20 m - Zeichen 67 mm
Entfernung 21 m - Zeichen 70 mm
Entfernung 22 m - Zeichen 74 mm
Entfernung 23 m - Zeichen 77 mm
Entfernung 24 m - Zeichen 80 mm
Entfernung 25 m - Zeichen 84 mm
Entfernung 26 m - Zeichen 87 mm
Entfernung 27 m - Zeichen 90 mm
Entfernung 28 m - Zeichen 94 mm
Entfernung 29 m - Zeichen 97 mm
Entfernung 30 m - Zeichen 100 mm

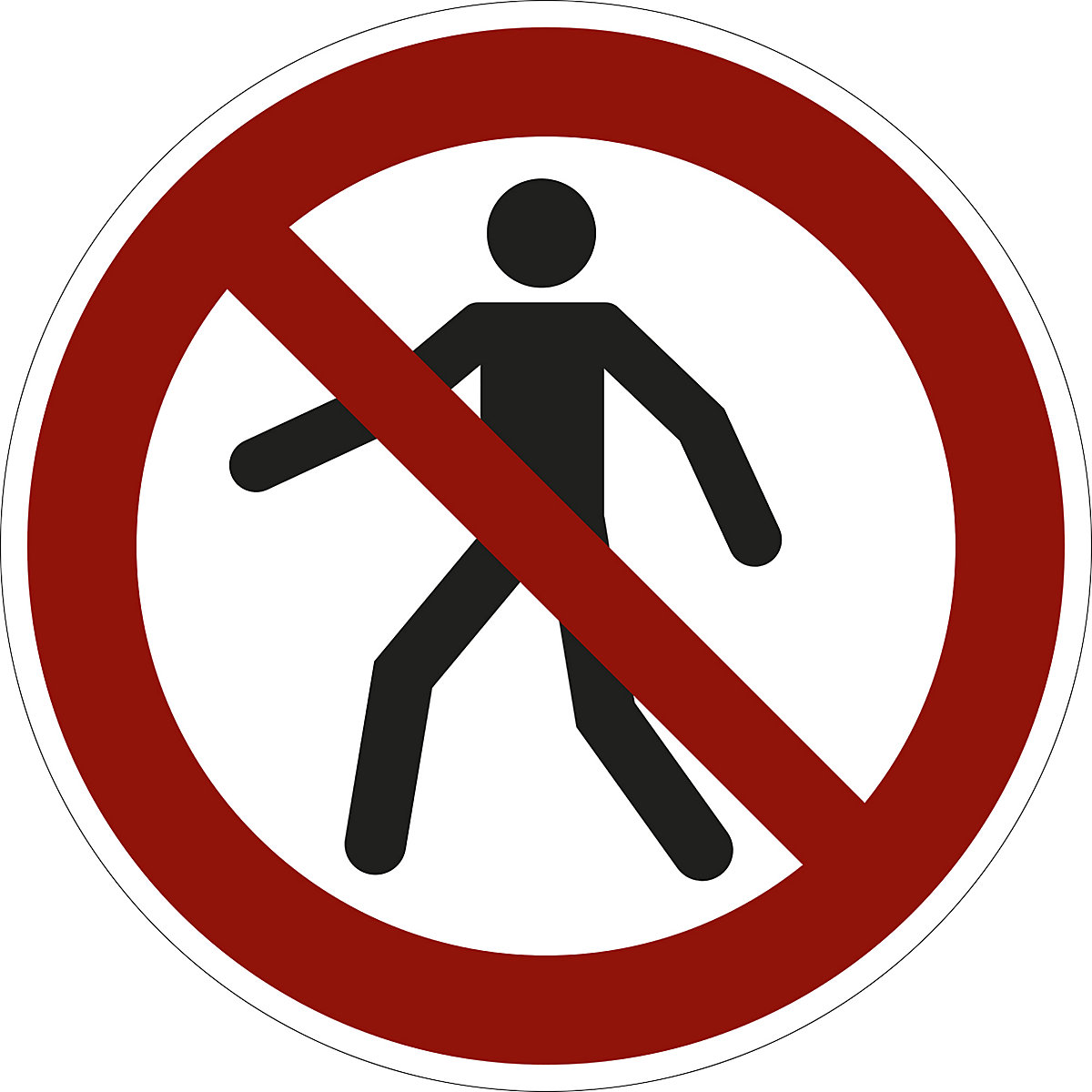

Verbots-, Gebotszeichen, Durchmesser in Millimeter
Entfernung 0,5 m - Durchmesser 12,5 mm
Entfernung 1 m - Durchmesser 25 mm
Entfernung 2 m - Durchmesser 50 mm
Entfernung 3 m - Durchmesser 100 mm
Entfernung 4 m - Durchmesser 100 mm
Entfernung 5 m - Durchmesser 200 mm
Entfernung 6 m - Durchmesser 200 mm
Entfernung 7 m - Durchmesser 200 mm
Entfernung 8 m - Durchmesser 200 mm
Entfernung 9 m - Durchmesser 300 mm
Entfernung 10 m - Durchmesser 300 mm
Entfernung 11 m - Durchmesser 300 mm
Entfernung 12 m - Durchmesser 300 mm
Entfernung 13 m - Durchmesser 400 mm
Entfernung 14 m - Durchmesser 400 mm
Entfernung 15 m - Durchmesser 400 mm
Entfernung 16 m - Durchmesser 400 mm
Entfernung 17 m - Durchmesser 600 mm
Entfernung 18 m - Durchmesser 600 mm
Entfernung 19 m - Durchmesser 600 mm
Entfernung 20 m - Durchmesser 600 mm
Entfernung 21 m - Durchmesser 600 mm
Entfernung 22 m - Durchmesser 600 mm
Entfernung 23 m - Durchmesser 600 mm
Entfernung 24 m - Durchmesser 600 mm
Entfernung 25 m - Durchmesser 900 mm
Entfernung 26 m - Durchmesser 900 mm
Entfernung 27 m - Durchmesser 900 mm
Entfernung 28 m - Durchmesser 900 mm
Entfernung 29 m - Durchmesser 900 mm
Entfernung 30 m - Durchmesser 900 mm

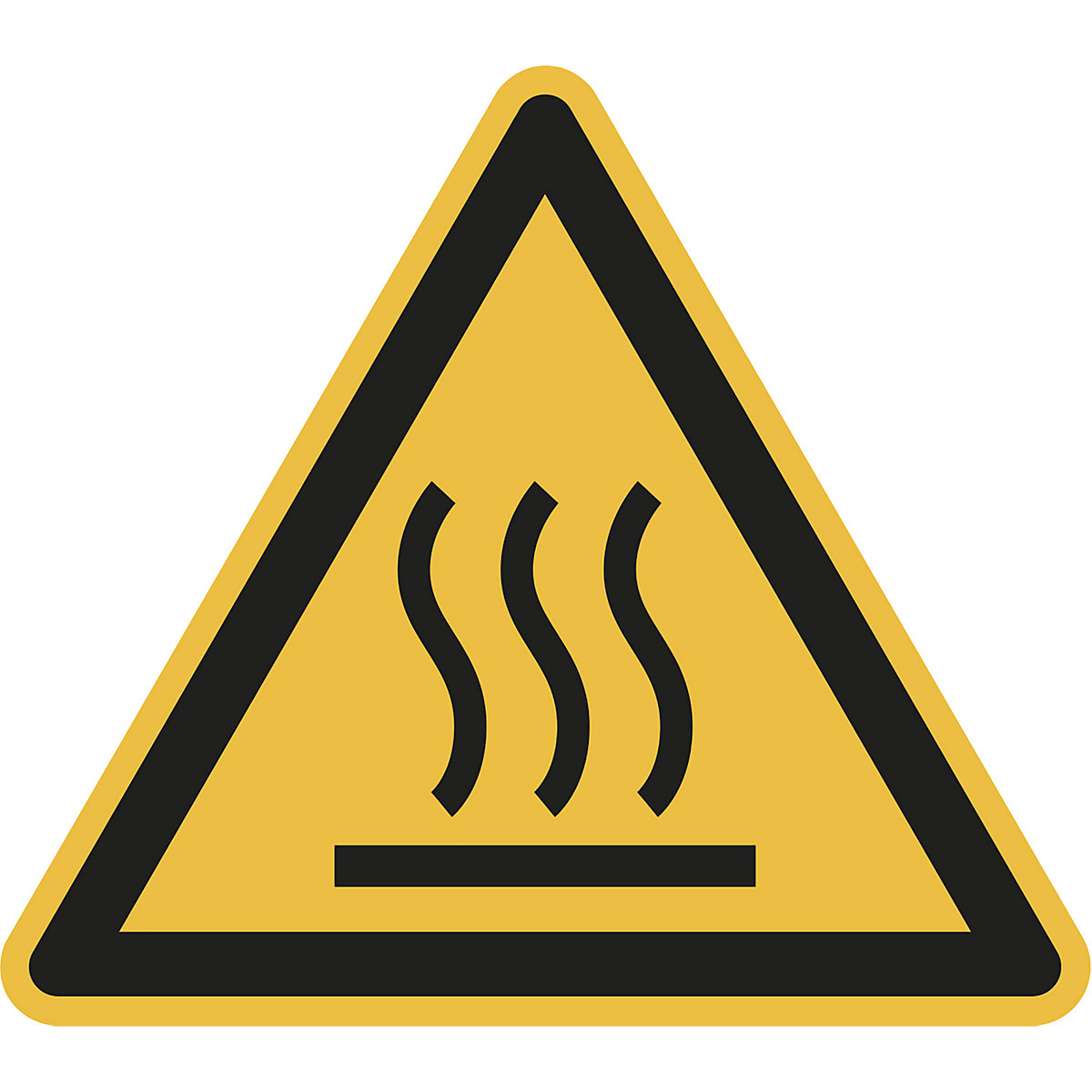

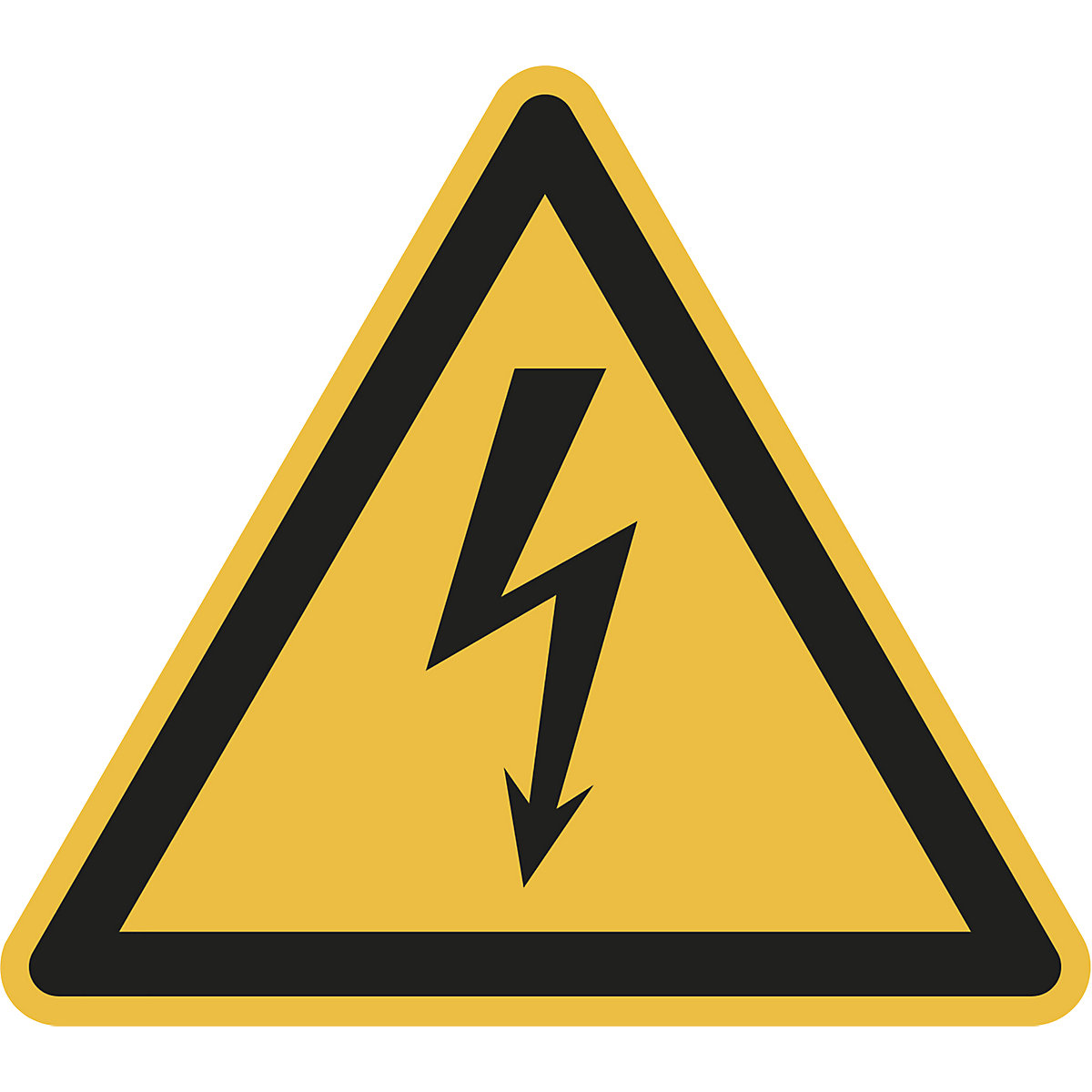

Warnzeichen Basis in Millimeter
Entfernung 0,5 m - Basis 25 mm
Entfernung 1 m - Basis 50 mm
Entfernung 2 m - Basis 100 mm
Entfernung 3 m - Basis 100 mm
Entfernung 4 m - Basis 200 mm
Entfernung 5 m - Basis 200 mm
Entfernung 6 m - Basis 200 mm
Entfernung 7 m - Basis 300 mm
Entfernung 8 m - Basis 300 mm
Entfernung 9 m - Basis 300 mm
Entfernung 10 m - Basis 400 mm
Entfernung 11 m - Basis 400 mm
Entfernung 12 m - Basis 400 mm
Entfernung 13 m - Basis 600 mm
Entfernung 14 m - Basis 600 mm
Entfernung 15 m - Basis 600 mm
Entfernung 16 m - Basis 600 mm
Entfernung 17 m - Basis 600 mm
Entfernung 18 m - Basis 600 mm
Entfernung 19 m - Basis 600 mm
Entfernung 20 m - Basis 900 mm
Entfernung 21 m - Basis 900 mm
Entfernung 22 m - Basis 900 mm
Entfernung 23 m - Basis 900 mm
Entfernung 24 m - Basis 900 mm
Entfernung 25 m - Basis 900 mm
Entfernung 26 m - Basis 900 mm
Entfernung 27 m - Basis 900 mm
Entfernung 28 m - Basis 900 mm
Entfernung 29 m - Basis 900 mm
Entfernung 30 m - Basis 900 mm

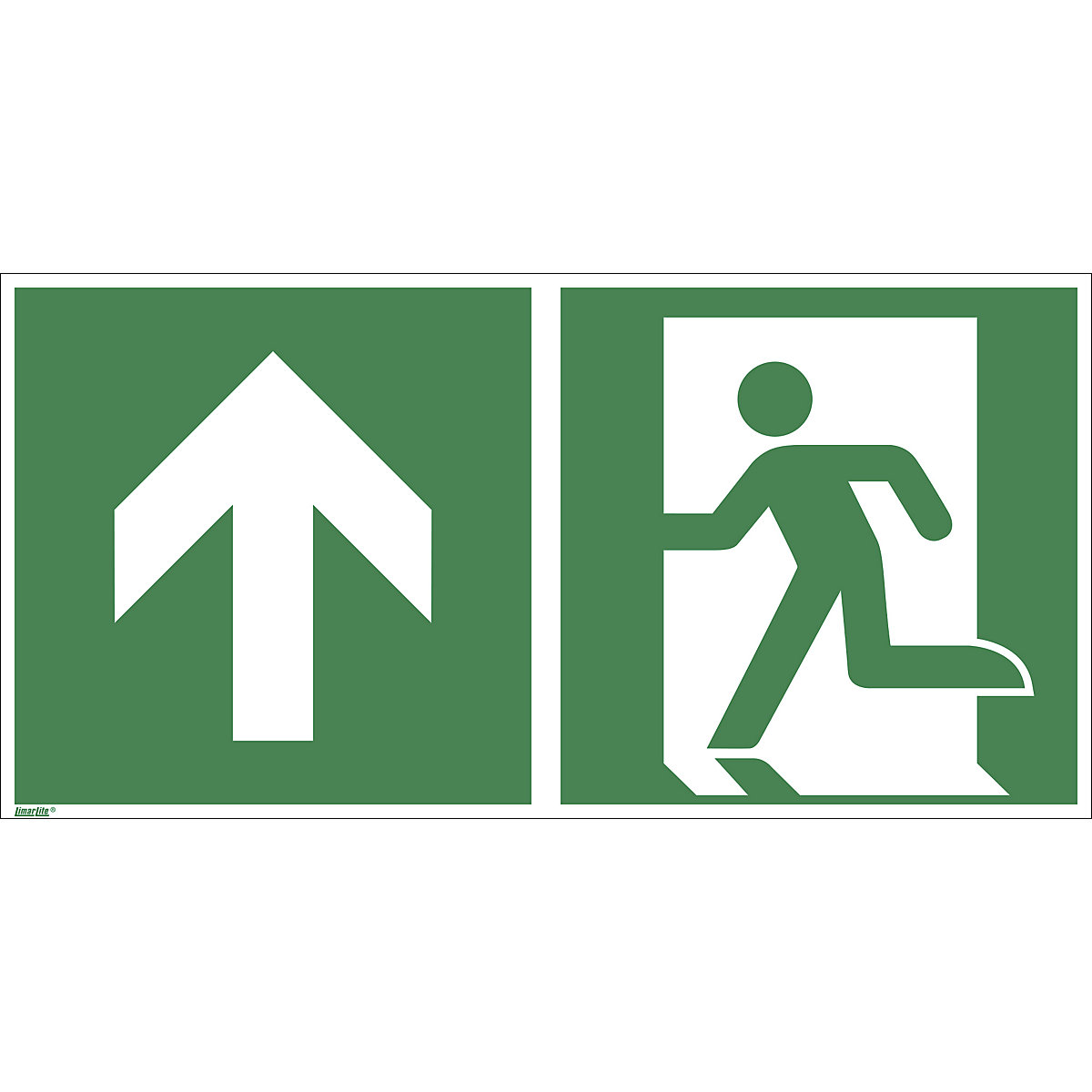

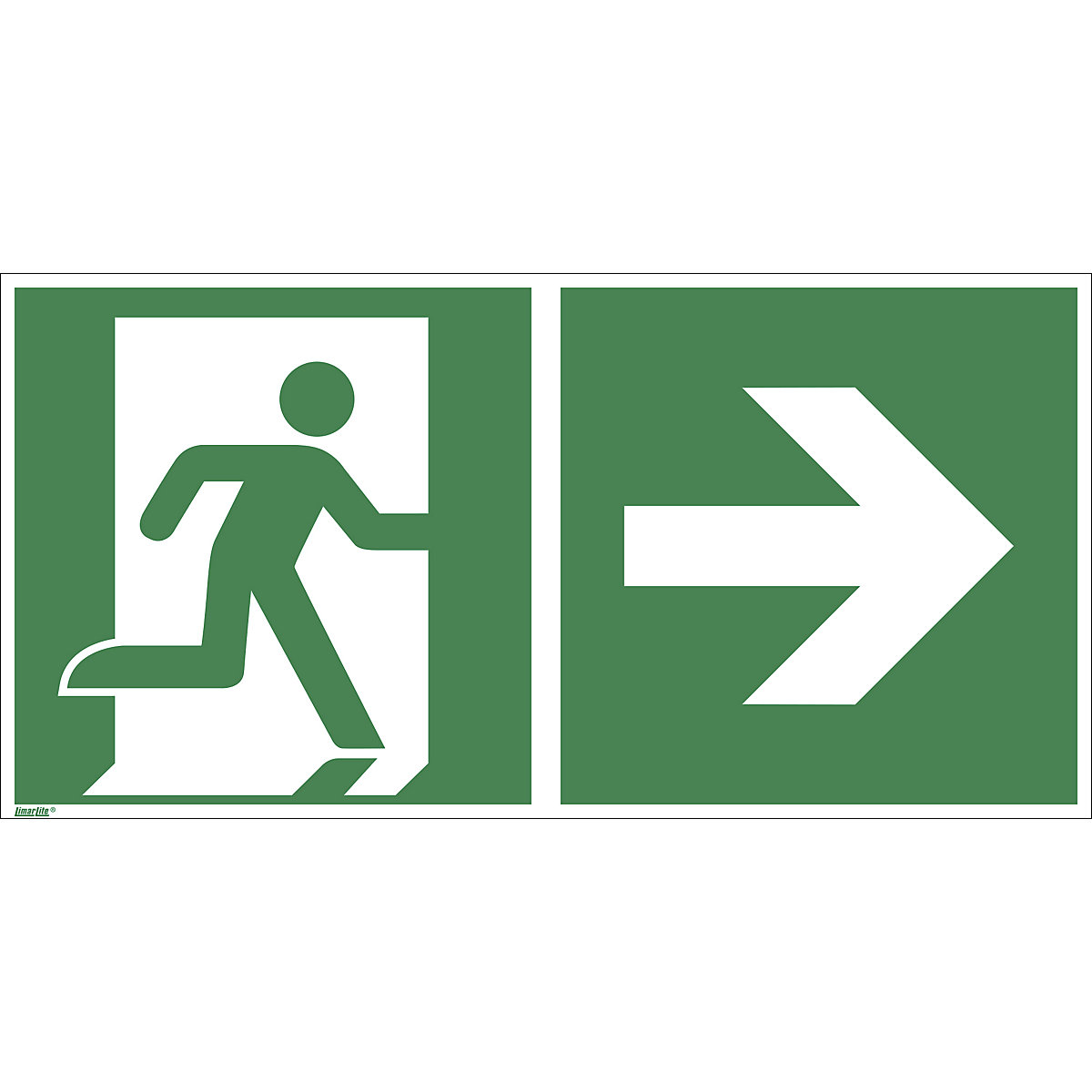

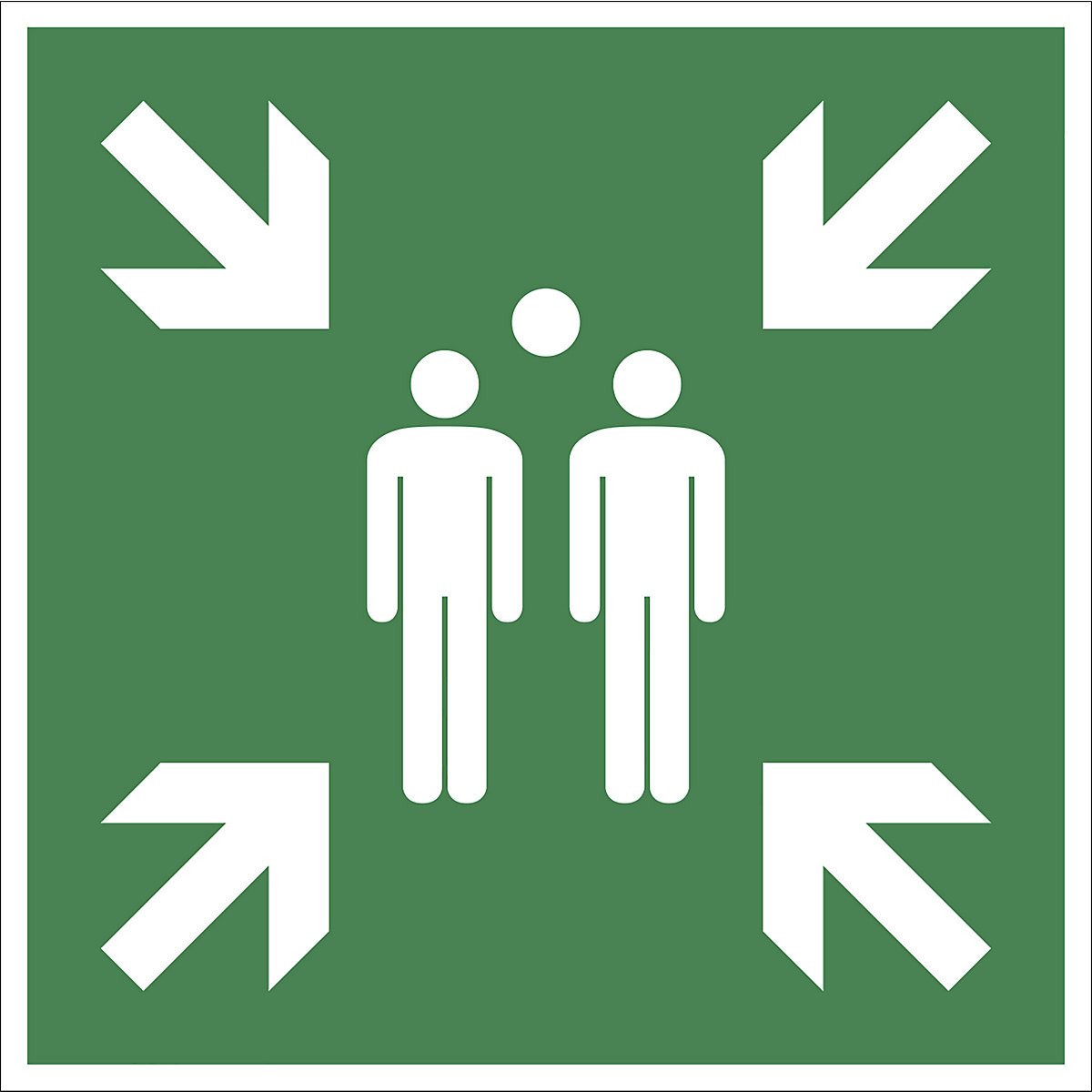

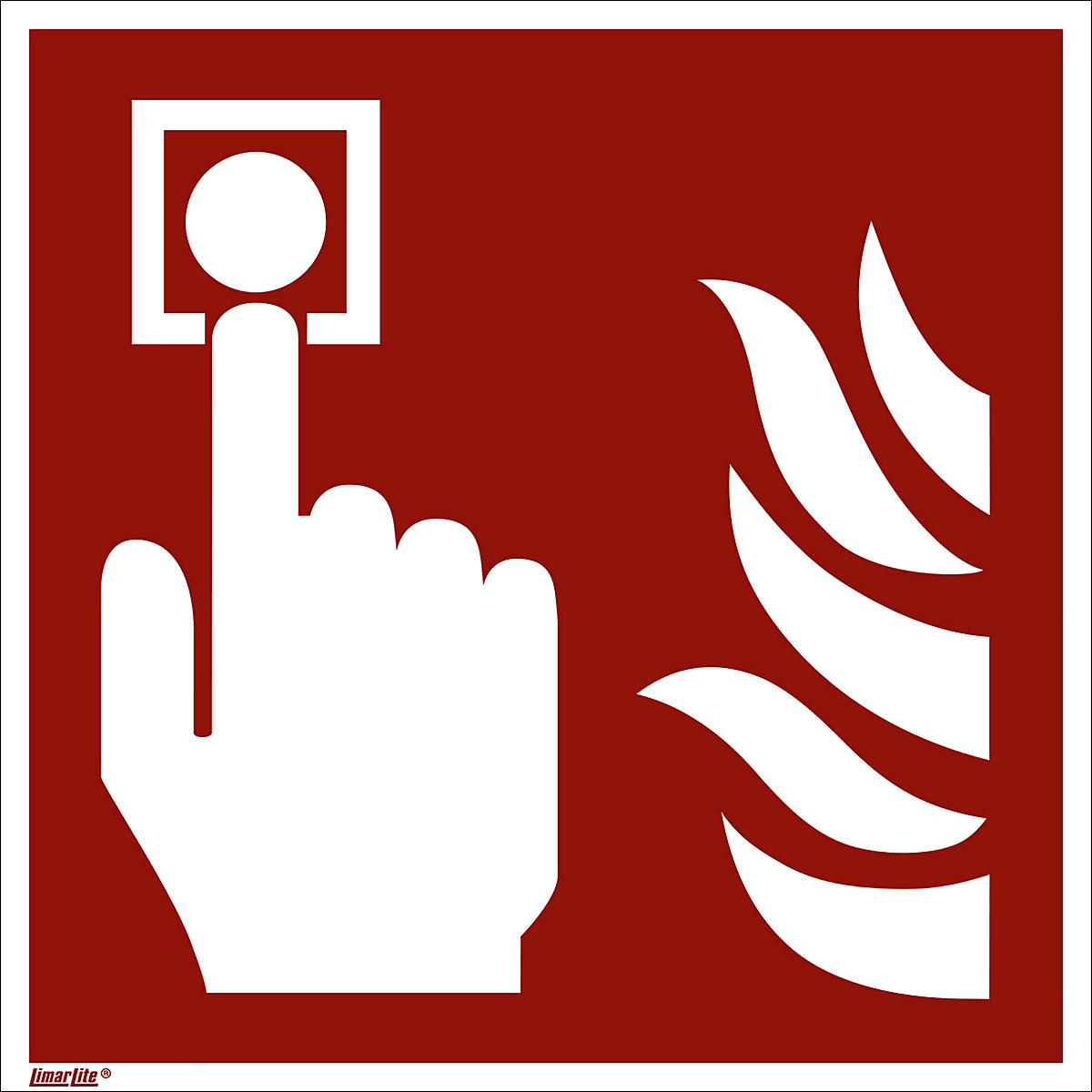

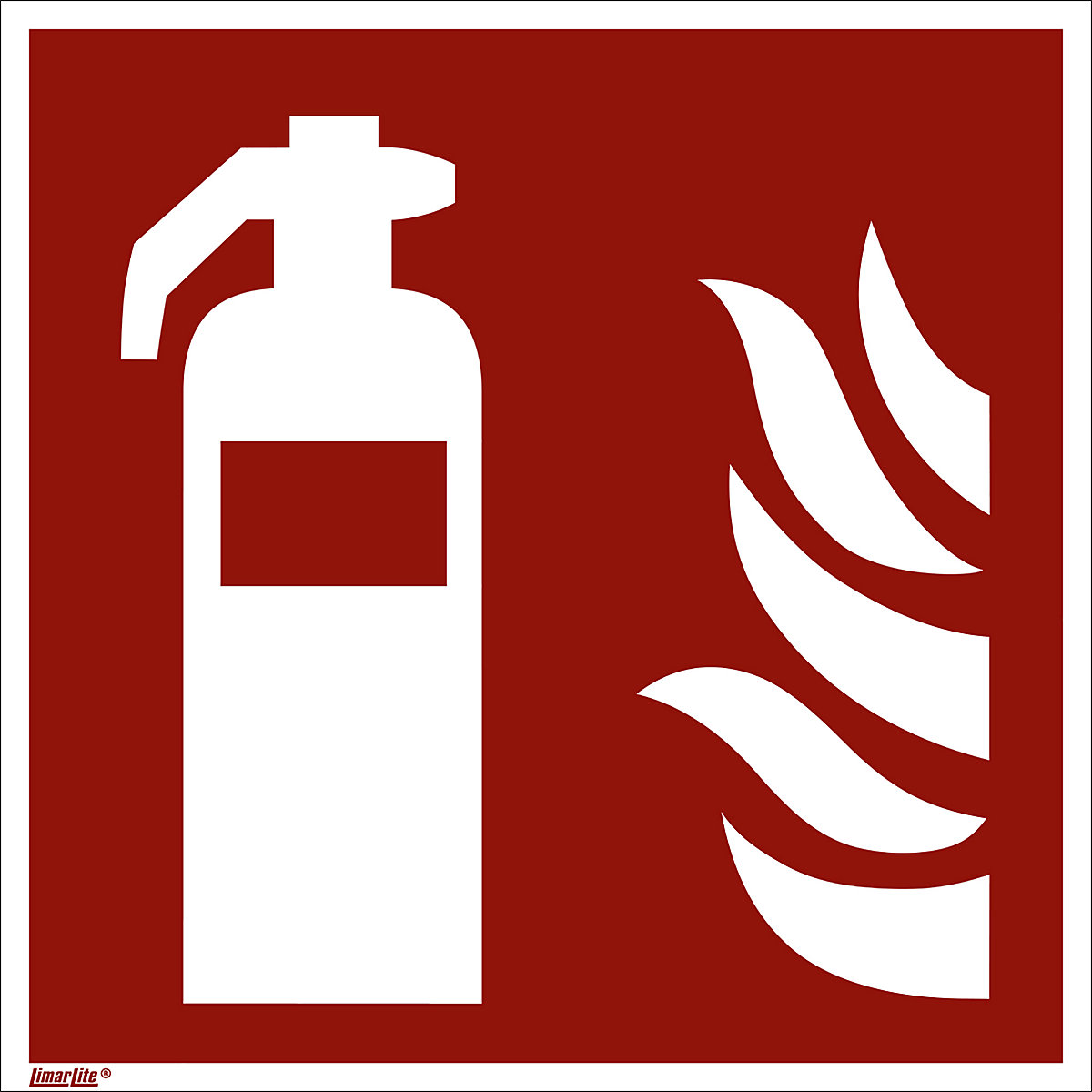

Rettungs-, Brandschutz-, Zusatzzeichen, Höhe in Millimeter
Entfernung 0,5 m - Höhe 12,5 mm
Entfernung 1 m - Höhe 25 mm
Entfernung 2 m - Höhe 25 mm
Entfernung 3 m - Höhe 50 mm
Entfernung 4 m - Höhe 50 mm
Entfernung 5 m - Höhe 50 mm
Entfernung 6 m - Höhe 100 mm
Entfernung 7 m - Höhe 100 mm
Entfernung 8 m - Höhe 100 mm
Entfernung 9 m - Höhe 100 mm
Entfernung 10 m - Höhe 100 mm
Entfernung 11 m - Höhe 150 mm
Entfernung 12 m - Höhe 150 mm
Entfernung 13 m - Höhe 150 mm
Entfernung 14 m - Höhe 150 mm
Entfernung 15 m - Höhe 150 mm
Entfernung 16 m - Höhe 200 mm
Entfernung 17 m - Höhe 200 mm
Entfernung 18 m - Höhe 200 mm
Entfernung 19 m - Höhe 200 mm
Entfernung 20 m - Höhe 200 mm
Entfernung 21 m - Höhe 300 mm
Entfernung 22 m - Höhe 300 mm
Entfernung 23 m - Höhe 300 mm
Entfernung 24 m - Höhe 300 mm
Entfernung 25 m - Höhe 300 mm
Entfernung 26 m - Höhe 300 mm
Entfernung 27 m - Höhe 300 mm
Entfernung 28 m - Höhe 300 mm
Entfernung 29 m - Höhe 300 mm
Entfernung 30 m - Höhe 300 mm
